こんにちは！名古屋市を拠点に保温・板金工事を行っている有限会社樋口保温です。
「配管のラッキングってどんな役割があるの？」「自分で外したりメンテナンスしたりできるのかな？」そう思うことはありませんか？専門的な用語が多く、施工の手順や適切な材料の選び方について、疑問や不安を抱えている人もいるでしょう。
実は、ラッキングは配管や断熱材を外部の衝撃や環境から守る「盾」の役割があり、適切な施工と管理を行うことで、設備の長寿命化やエネルギー効率の向上を実現することが可能です。
この記事では、配管ラッキングの役割からカバーの種類、具体的な施工方法、そして安全な外し方までを分かりやすくご紹介していきます。
設備の維持管理を担当されている方はもちろん、現場の仕事を通じて地域に貢献したいと考えている方も、ぜひ参考にしてみてください。
■ 設備を守るラッキングの役割
ラッキングとは、配管の周りに巻いた断熱材を金属製のカバーで覆う板金工事のことです。屋外の設備は雨風や直射日光による紫外線の影響を強く受け、そのままでは断熱材が傷んでしまいます。
カバーを被せることで長期間にわたって設備の性能を維持し、工場の安全な稼働を支える大切な役割を果たします。
・ 保温と保冷で省エネ
配管の中に流れる高温の蒸気や冷たい水の温度変化を抑える効果があります。ラッキングで外気との接触を遮断することで、熱が逃げるのを防ぎ、エネルギー効率が向上します。
ムダな燃料や電気を使わずに済むため、ランニングコスト、つまり設備を動かし続けるための維持費の削減という大きなメリットをもたらします。
・ 外部の衝撃から配管を保護
人や台車が通りかかる場所では、配管が何かにぶつかって凹んでしまうリスクがあります。ステンレスなどの金属製カバーは耐久性が高く、こうした外部の衝撃から配管や中の断熱材をしっかり守ります。
もし保護がなければ、断熱材に隙間ができてしまい、全体の性能が落ちる原因になるため、物理的なガード、つまり盾としての役割は非常に重要です。
・ 結露を防ぎ劣化を抑える
冷たい水が通る配管に温かい空気が触れると、冷たいコップの表面のように水滴がつく結露が起こります。これを放置すると配管のサビや腐食、つまり腐ってボロボロになる現象が進み、設備の寿命を縮めてしまいます。
ラッキングで温度差が生じにくい環境を整えることで、水漏れトラブルを未然に防ぎ、建物を長持ちさせることにつながります。
■ 配管ラッキングカバーの種類
ラッキングカバーには、設置する環境や配管の形に合わせて、さまざまな材質や種類が用意されています。適切な素材を選択することで、長期間の耐久性が向上し、将来的なメンテナンスの手間を減らすことが可能です。
用途や現場の厳しい条件を考慮した材料の選定が、板金工事全体の品質を左右する非常に重要なポイントとなります。
・ 用途に合う素材の選び方
一般的な素材には、耐食性、つまりサビにくさに優れたステンレスや、加工しやすいアルミ、性能とコストのバランスが良いガルバリウム鋼板などがあります。
屋外の工場やプラントでは、腐食を徹底して防ぐためにステンレス鋼が選ばれることが多く、商業施設などの室内では外観の美しさを重視してカラー鋼板が活用されることもあります。設置環境に応じた最適な材質の選定が不可欠です。
・ 直管やエルボ等形状の違い
カバーの形状は、真っ直ぐなパイプ用の「直管」のほか、配管が曲がる部分に使う「エルボ」、バルブを保護する「ジャケット」や「フランジ」用など、用途に合わせて多岐にわたります。
複雑な形状が組み合わさる現場でも、隙間なく全体を固定することで、安定した断熱性能を維持できます。場所ごとに専用の成形品を使い分けることが、プロの仕上がりには欠かせません。
・ 正しいサイズの測り方
正しいサイズを選ぶには、まず断熱材を巻いた後の配管の外径、つまり外側の直径を正確に把握する必要があります。カタログのサイズ表を参考にし、ミリ単位（mm）で正確に寸法を測ります。
パイプ自体の太さに断熱材の厚みを足した合計の外周を計算し、少し余裕のある規格を選定することで、現場での取り付け作業がスムーズになり、見た目もきれいに整います。
■ 配管ラッキングの施工方法
ラッキングを確実に行うには、事前の準備から最後の仕上げまで決まった工程を進めることが大切です。現場の状況に合わせて金属の板を加工し、一つひとつのパーツを丁寧に組み合わせていきます。
工場の設備を長期にわたって守るための、具体的な取り付け作業の流れを詳しく見ていきましょう。
・ カバー取り付けの施工手順

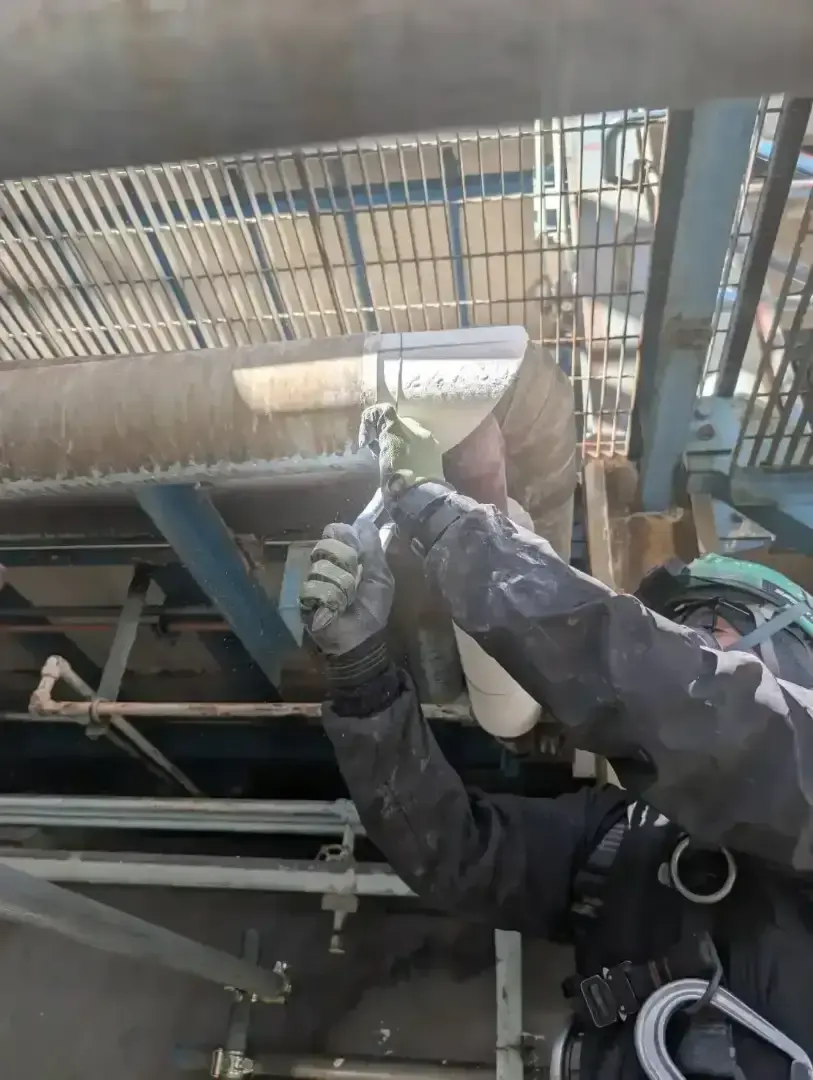

作業の始まりは、金属板にカットするための印をつける「けがき」という工程です。寸法通りに切断したカバーを配管に巻き付け、専用のビスやリベットを使って固定、つまり動かないように留めていきます。
最後に、金属の継ぎ目から雨水が入らないよう、防水用のシール材を塗ることで、中の断熱材を湿気から守る高品質な仕上がりとなります。
・ エルボ部分の確実な施工要領
配管が曲がっているエルボ部分は、最も技術が求められる箇所です。直線のカバーとは異なり、扇形のような特殊な形状に加工したパーツを組み合わせて、隙間ができないように覆います。
少しでも隙間、つまりあき間があるとそこから熱が逃げてしまうため、パーツ同士をしっかり重ね合わせて固定することが、保温性能を維持するための重要なポイントです。
・ 冷媒管ラッキングの注意点
空調に使われる冷媒管の工事では、結露の防止が最大の目的となります。冷たいガスが通るため、わずかな断熱のムラが水漏れの原因になります。
施工の際は、まず断熱材を隙間なく密着させ、その上からカバーを被せる際も、継ぎ目の処理に注意、つまり気をつける必要があります。特に接続部分の気密性を確保することで、設備の故障を防ぐことができます。
■ カバーの外し方と設備保守
ラッキングは一度取り付けたら終わりではなく、中の配管や断熱材の状態を確認するために取り外す作業が必要になることがあります。
設備を長持ちさせるためには、正しい手順で安全に点検を行い、異常を早めに見つけることが大切です。ここでは、保守、つまり手入れの際に行う作業の注意点について解説します。
・ 安全なカバーの外し方
カバーを取り外す際は、まず固定しているビスやリベットを丁寧に取り除きます。金属の板は切り口が非常に鋭いため、素手で触ると深いケガをする危険があります。
必ず厚手の作業手袋を着用し、専用の工具を使って無理に引っ張らずに少しずつ隙間を広げていくのが安全な方法です。また、工場やプラントの高所での作業になる場合は、足場の確保や周囲の安全確認を徹底し、部品の落下などの事故を防ぐ対策が必須となります。
・ 定期点検で設備寿命を延ばす
定期的なメンテナンスを行うことで、外見からは見えない断熱材の下のサビや腐食を早期に発見できます。特に屋外や湿気の多い環境にある設備では、カバーの継ぎ目から水が入り込み、配管がボロボロになる劣化が進みやすいため注意が必要です。
こうした異常を放置すると、最終的に大規模な水漏れや故障につながるリスクがあります。異常が見つかった場合は早めに補修、つまり手直しを行うことで、修繕にかかるトータルのコストを抑え、建物や設備全体の寿命を長期間維持することにつながります。
■まとめ
今回の記事では、配管の耐久性を高めるラッキングの役割や施工手順について解説しました。ラッキングは単なる見た目の向上だけでなく、外部の衝撃や紫外線、湿気から設備を守り、エネルギー効率を維持するために欠かせない大切な工程です。
正しい素材選びと丁寧な施工を行うことが、結果として長期的なメンテナンスコストの削減にもつながります。
